台式电脑升级显卡需要注意事项有哪些

发布时间:2018-05-30 15:01    作者:w7系统之家    来源:www.win2007.com    浏览数:
台式电脑升级显卡需要注意事项有哪些?

电脑主机里最重要组成部分就是显卡,它电脑进行数模信号转换的设备,承担输出显示图形的任务。一些用户想要升级显卡来加快电脑运行速度,那么自己台式电脑升级显卡时需要注意哪些事项呢?为帮助大家解决疑惑?小编给大家总结详细内容,希望可以帮助到大家。

推荐:最新系统下载

知识点分析

首先需要了解电脑主板上是否有可添加的显卡接口,现在添加显卡一般都是添加的pci-e 16x 的接口,其次电脑的电源功耗大小是否可支持新添加的显卡,再有电脑兼容即可。

操作步骤

消费一体机机型能否升级加装显卡需要注意以下几方面:

机型到目前为止只有B500,B505,A600显卡为可拆卸独立显卡且A600机型显卡不能升级(采用特制显卡),B500/B505升级显卡建议联系服务站升级(需要考虑到电源功率、散热及兼容性问题),其它目前已出货机型均采用独立显示芯片主板焊接技术,故而无法更换独立显卡,除非用户整体更换主板(更换主板建议联系服务站)。

分体台式机型能否升级加装显卡需要注意以下几方面:

(1)检查是否为电源适配器机型;

台式电脑升级显卡需要注意事项有哪些

如果是,则无法升级加装独立显卡,因为电源适配器功率有限,无法提供独立显卡额外所需能耗,这种机型电源及主板无法升级,主板供电接口在机箱的外面,采用黄口电源适配器接口,故而无法适用于内置标准ATX单路或多路电源;

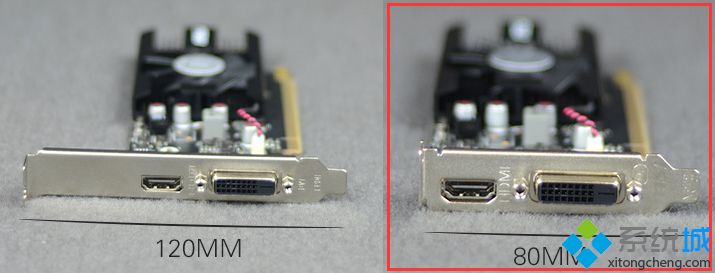

(2)检查机器是否为slim机型,例如:天骄SX,SI,家悦S、家悦H3050、H3060等。由于机箱内部空间狭窄,加装标准尺寸显卡会出现显卡档板过宽(120mm),导致机器无法盖上盖板等问题、只能考虑使用刀版(半高、80mm)显卡;

https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-15034741630.12.sE0f5j&id=38149004534

台式电脑升级显卡需要注意事项有哪些

同时slim机型采用异形电源(一般为长条状),加装高功耗显卡电源无法升级。

(3)标准尺寸规格电源,半高或全高机箱,主板有PCI-E 16X接口的,可以加装独立显卡。联想消费机器除锋行高端机型及Eraser X5、X7系列机型可能标配大功率电源外,其它消费机型一般都采用300W以下的电源,此种电源一般不带显卡辅助供电的6pin接口,主板PCI-E接口可以提供75W的电力供应,所以300W以下电源,建议用户加装的独立显卡功率需要≤75W,目前可以推荐加装AMD RX550或Nvidia GT1030独立显卡,如果要求更换的显卡功耗超过75W,则必须更换电源。PCI-e 16x如图:

台式电脑升级显卡需要注意事项有哪些

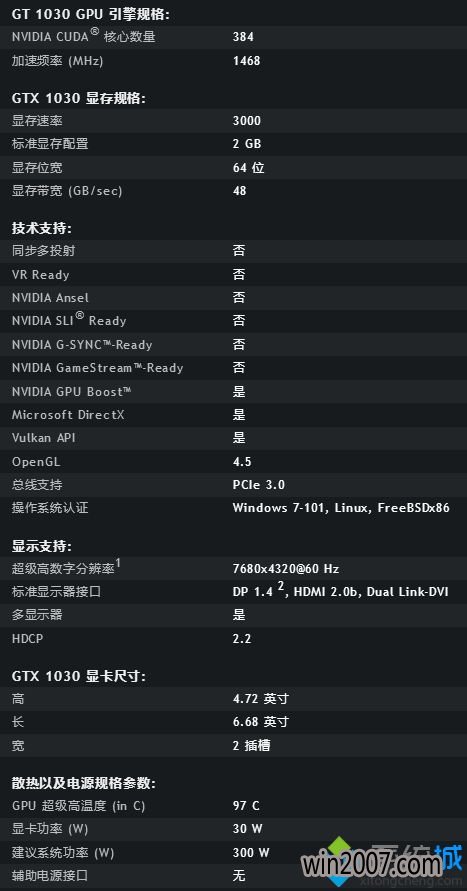

Nvidia GT1030

台式电脑升级显卡需要注意事项有哪些

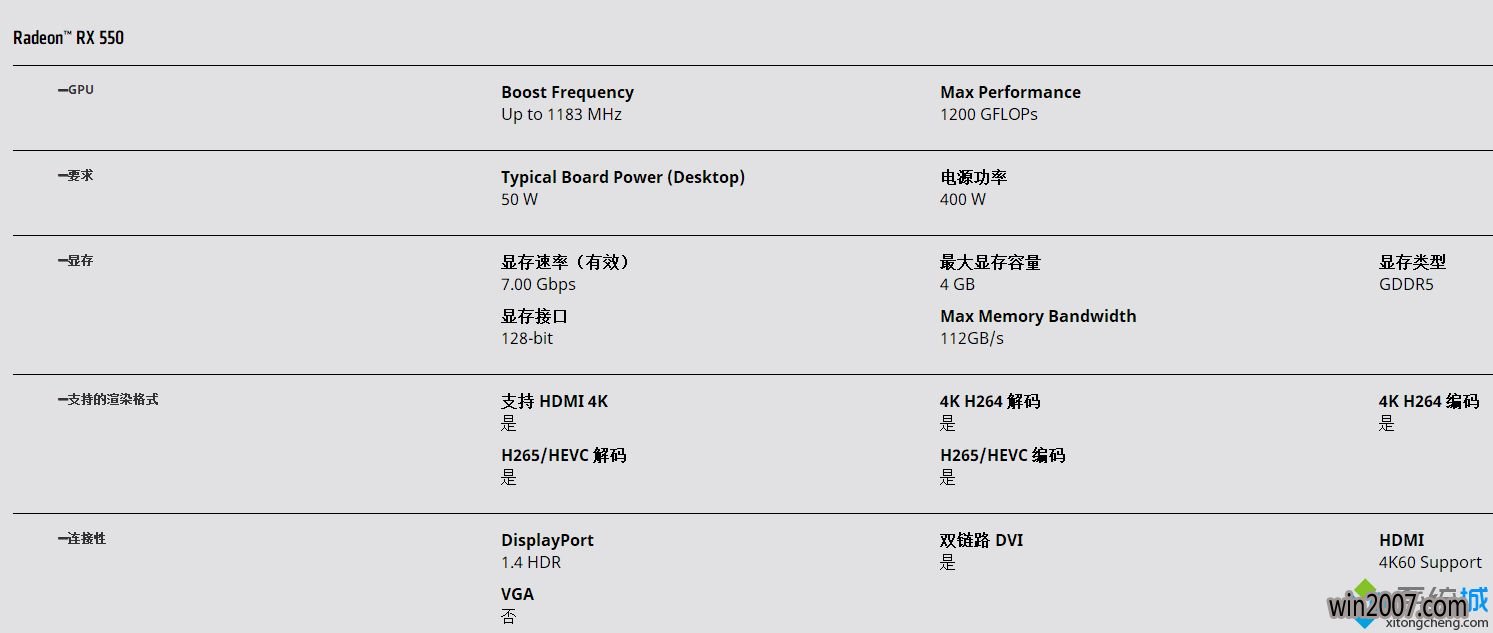

AMD RX550

台式电脑升级显卡需要注意事项有哪些

电源为180W及以上的电脑可升级以上三款显卡。

确认更换的电源功率方法:首先通过联想官网驱动查询界面,输入电脑主机编号,点击主机配置查询,超过75W功耗的独立显示需要更换电源且至少需要更换后的电源有一个显卡6pin辅助供电接口。当然某些显卡功耗很大,可能需要双6pin供电或者1个6pin+一个8pin供电,甚至于双8pin供电,这个时候就需要提醒到大家注意加装独立显卡时更换电源功率及电源提供的显卡辅助供电接口数量,如果大家把握不好标准,有一个方法相对准确,就是看下大家需要升级显卡的型号(包括该显卡厂商及要求升级加装显卡的具体型号),然后查询该显卡的外观接口图,确认显卡辅助供电接口数量,是单6pin还是双6pin或1个6pin+1个8pin或双8pin(如果实在不明白的,可以确定了自己电脑的电源功率之后,然后咨询购买店家即可)。

(4)独立显卡长度问题。如果独立显卡PCB板过长,可能会出现无法放入机箱或者放入时可能与硬盘或其它备件发生抢占位置现象,由于无法确认大家需要加装独立显卡的长度,也无法确认机箱内部显卡位最大可装载显卡的长度,我们建议的判断原则是看显卡散热风扇的数量,如果显卡散热风扇数量≤2,理论上显卡长度不会与机箱内其它备件发生抢位冲突;如果显卡散热风扇数量>2,理论上显卡PCB板长度会超过绝大多数联想机箱内部所能承载的空间,会与机箱内其它备件发生抢位冲突,即便是DIY的机箱亦如此。

(5)加装独立显卡输入接口与联想标配显示器接口匹配性问题。大家加装的独立显卡输出接口一般会比较丰富,例如常见的DVI-I,DVI-D,HDMI,DisplayPort,VGA等基本都会涵盖,但一般几者不会同时标配,那么一个很现实的问题就出现了,联想消费类的显示器接口较少,一般会有VGA或VGA+DVI组合(高端显示器,例如:流光溢彩等除外),如果加装的独立显卡没有VGA接口,仅有DVI-I,DVI-D,HDMI,DisplayPort等接口的情况下,建议先核实一下独立显卡包装盒内是否有转接头,例如DVI转VGA,或HDMI转VGA等,如果有,直接使用标配的转接头连接联想显示器,发生兼容性问题的可能性会较小;如果独立显卡包装盒内没有转接头,推荐大家考虑购买第三方品牌转接头或转接线。DVI-I,DVI-D,HDMI,DisplayPort等接口均属于数字封装形式,相互转接理论上都没有问题(DVI接口仅可输出图像,无法输出声音,其它三者图像与声音均可同时输出),但如果是这几者转VGA接口,由于VGA属于模拟信号,第三方品牌转接头或转接线可能存在兼容性问题,提醒大家购买时需要注意,但无法推荐100%兼容的品牌。

(6)预装win8系统的分体台式电脑需注意,查询资料了解到早期版本显卡因不支持新的图形输出协议GOP(Graphics Output Protocol ),WIN8 bios机型在默认引导模式下采用新的(Graphics Output Protocol )图形输出协议,所以无法直接从加装独显输出。

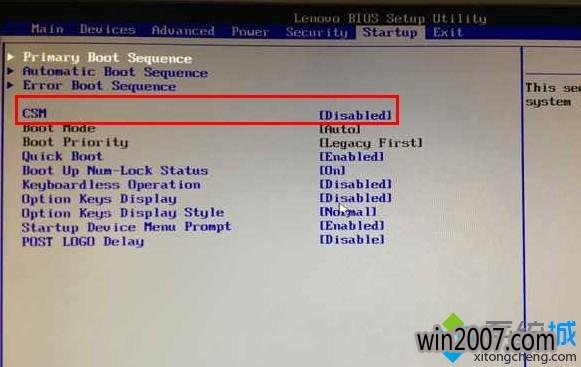

Windows 8 BIOS也能支持传统Windows 7, XP, 和 DOS引导模式,需将BIOS中的Startup - CSM -设置为 Enable (兼容模式 / 非Windows 8 mode). 部分BIOS可能是 OS Optimized Defaults  需将OS Optimized Defaults设置为Disable。

台式电脑升级显卡需要注意事项有哪些

正常情况下,若是因此问题导致的无显示,保存退出BIOS后即可解决(由于加装独显后无法进入BIOS,请加装前进行BIOS调整;)

若以上操作后,加装的独显仍然无显示。可在CSM -为 Enable 状态下,将Boot Mode指定为 Legacy:

备注:

兼容性问题特殊说明:由于兼容性问题非硬件故障,同一款主板添加某一种型号的显卡,都可能存在不兼容或者可兼容的情况。举例来说,主板A和B均为同一款型号主板,显卡C和D均为同一款显卡,主板A添加上C可正常使用,但是添加上D则不显示或者显示异常;但是主板B添加上C显示正常,添加D也显示正常,主板和显卡均无故障,此为不兼容情况。
